BIM (Building Information Modeling): o que é, como funciona e o papel em capital projects

BIM é a plataforma de informação da construção: um modelo digital que integra engenharia, cronograma e custo para planejar, simular e decidir antes de construir.

Resposta Direta: O BIM (Building Information Modeling), ou Modelagem da Informação da Construção, é a plataforma de informação que cria uma representação digital de um ativo ao longo do ciclo de vida. Mais que um modelo 3D, a metodologia integra engenharia, cronograma (4D) e custo (5D), permitindo compatibilização, simulação construtiva e decisão de gate com base em informação estruturada — essencial em projetos de capital.

BIM é software ou metodologia?

Uma dúvida comum: BIM não é um software. É uma metodologia que combina processos, pessoas e tecnologia para gerir a informação de um ativo construído. O Revit, o ArchiCAD e o Navisworks são ferramentas que operacionalizam a metodologia — mas o valor está na informação governada, não no programa. A diferença é a mesma entre “desenhar” e “modelar com dados”: a metodologia agrega atributos (material, custo, prazo, fornecedor) ao objeto, e não apenas geometria.

1. O que é BIM?

O conceito nasceu nos anos 1970 com as pesquisas de Charles M. Eastman sobre a descrição digital de edificações; o termo se consolidou a partir dos anos 2000, com a difusão das plataformas que tornaram o modelo paramétrico uma prática de mercado.

A definição de referência (Autodesk, já adotada no Planejamento em Capital Projects): a metodologia é o processo holístico de criação e gerenciamento de informações para um recurso construído, baseado em um modelo inteligente e habilitado por plataforma em nuvem, integrando dados multidisciplinares para produzir uma representação digital do ativo em todo o seu ciclo de vida.

1.1 BIM × CAD × modelo 3D: a diferença que muda tudo

Aspecto	CAD (desenho)	Modelo 3D (visual)	BIM (informação)
Unidade	Linhas, arcos, textos	Geometria tridimensional	Objetos paramétricos com atributos
Alteração	Atualizar cada vista manualmente	Re-renderizar	Vistas e tabelas atualizadas automaticamente
Dado agregado	Não	Apenas forma	Materiais, quantitativos, custos, cronograma, fornecedor, manutenção
Relações	Semântica ausente	Limitações	Interferência detectada; planilhas e quantitativos extraídos
Pergunta que responde	“Como desenhar?”	“Como visualizar?”	“Como construir, quanto custa e como operar?”

Em resumo: a metodologia é a evolução do desenho para o objeto inteligente — a parede não é uma linha dupla; é um elemento com espessura, material, custo, fabricante, prazo e posição que conversa com o restante do modelo.

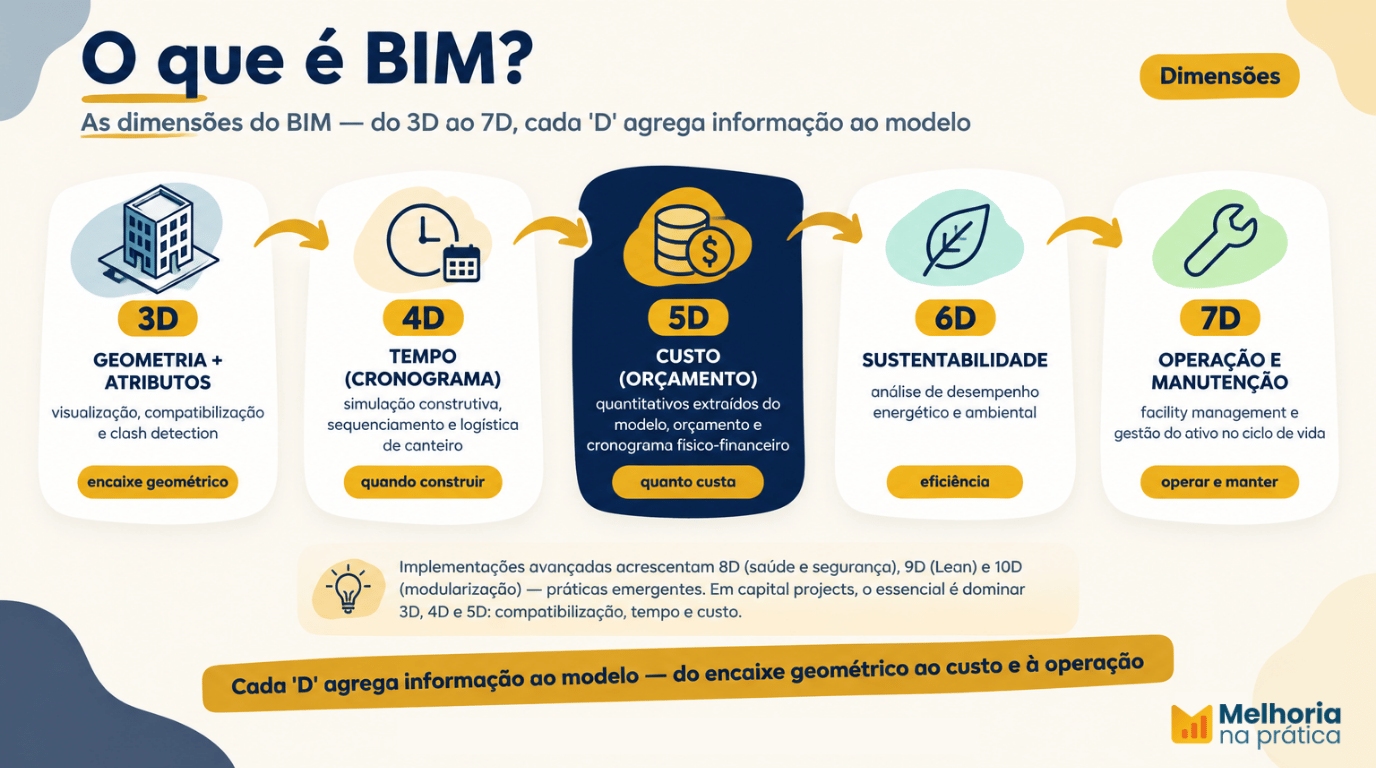

2. As dimensões do BIM: do 3D ao 7D

As dimensões (os “D”) descrevem o nível de informação agregada ao modelo:

Dimensão	O que agrega	Uso principal
3D	Geometria + atributos paramétricos	Visualização, compatibilização e clash detection
4D	Tempo (cronograma)	Simulação construtiva, sequenciamento, logística de canteiro
5D	Custo (quantitativos e orçamento)	Orçamento, cronograma físico-financeiro, controle do CAPEX
6D	Sustentabilidade	Análise de desempenho energético e ambiental
7D	Operação e manutenção	Facility management e gestão do ativo no ciclo de vida

Nota: implementações avançadas acrescentam dimensões 8D (saúde e segurança), 9D (Lean) e 10D (modularização) — práticas emergentes, sem consenso universal. Em capital projects, o essencial é dominar 3D, 4D e 5D: compatibilização, tempo e custo.

3. Metodologia BIM: como funciona na prática

3.1 Compatibilização e clash detection (3D)

A compatibilização identifica interferências entre disciplinas — elétrica, hidráulica, estrutural, mecânica — antes da obra. O clash 3D responde a uma pergunta simples: “os objetos se encaixam?”. O resultado direto é menos retrabalho, menos pleitos e menos surpresas no canteiro.

3.2 As dimensões 4D e 5D: cronograma e custo a partir do modelo

A dimensão 4D vincula o modelo ao cronograma: cada elemento deixa de representar só “o quê” e passa a representar “quando”. O clash 4D amplia a pergunta: “a construção cabe naquele espaço, naquele momento, naquela sequência?” — logística de canteiro, movimentação de equipamentos e interferências temporárias passam a ser simuladas (ferramentas como Synchro e Navisworks são referência).

A dimensão 5D agrega a dimensão de custo: os quantitativos são extraídos do modelo, vinculados a composições e transformados em cronograma físico-financeiro. O impacto em capital projects é direto — estimativa mais precisa por classe, base 5D auditável e orçamento que “anda” com o modelo.

O 5D depende de rotinas disciplinares: classificação e extração de quantitativos, adoção de regras de medição, vínculo dos quantitativos com as composições de custo e aprovação formal da linha de base 5D — condição para o orçamento “andar com o modelo” em vez de seguir por fora, em planilhas paralelas.

Exemplo resolvido (5D): uma estrutura com 1.200 m³ de concreto e 90 t de aço tem os quantitativos extraídos automaticamente do modelo, vinculados às composições de custo e distribuídos no cronograma físico-financeiro. Qualquer mudança de projeto atualiza custo e prazo em minutos — sem retrabalho de planilha.

3.3 LOD, BEP, CDE e interoperabilidade

Para que o modelo seja útil — e não só bonito —, quatro controles são necessários:

• LOD (Level of Development): o nível de desenvolvimento do elemento, da LOD 100 (conceitual) à LOD 500 (as-built). Define o “quanto modelar em cada fase” e evita modelagem excessiva e cara.
• BEP (Plano de Execução BIM): o contrato de informação do projeto — define o que modelar, em qual LOD, para qual propósito, com quais entregáveis em cada gate. É onde se responde à pergunta-chave: “como especifico a engenharia para a gestão da construção?” (um modelo para construir não é o mesmo que um modelo para operar).
• CDE (Ambiente Comum de Dados): o repositório único de informações aprovadas e compartilhadas.
• openBIM: padrões abertos (IFC para o modelo, BCF para as pendências de coordenação, IDS para os requisitos de informação) que garantem interoperabilidade entre plataformas — liderado pela buildingSMART.

3.4 ISO 19650: a norma de gestão da informação

A ISO 19650 (partes 1, 2 e 3) é a norma internacional de gestão da informação , adotada no Brasil como NBR ISO 19650-1:2022, organiza papéis, protocolos e fluxos do CDE ao longo do ciclo de vida. Para capital projects, ela é o arcabouço que transforma o modelo em informação governada, não em arquivo. (ISO 19650-1:2018)

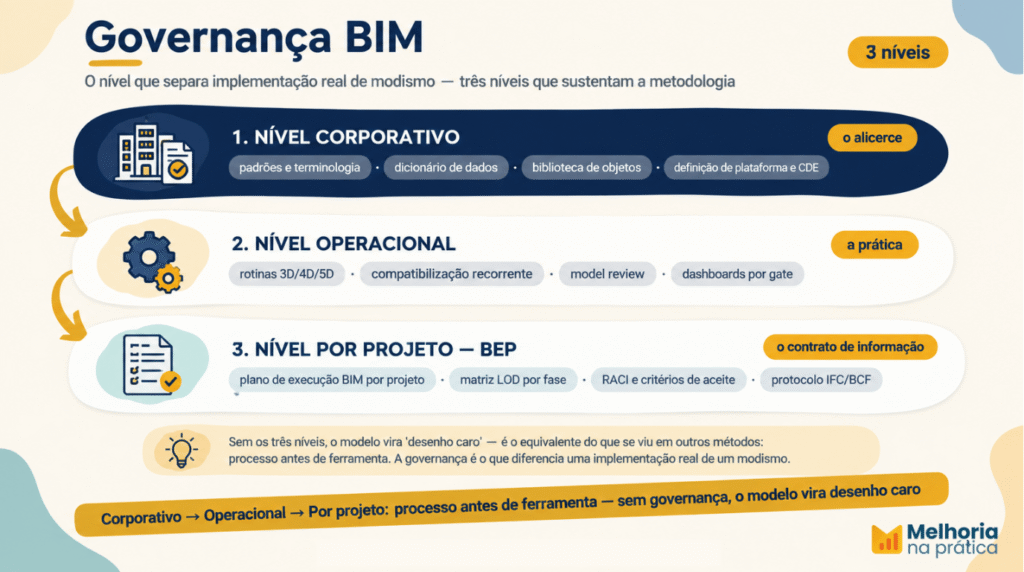

4. Governança BIM: o nível que separa implementação real de modismo

A metodologia só entrega resultado quando está apoiada em três níveis de governança:

Nível	Escopo	Exemplos de decisão
1 — Corporativo	Padrões, terminologia, plataformas	Dicionário de dados, biblioteca de objetos, definição de plataforma e CDE
2 — Operacional	Rotinas 3D/4D/5D	Compatibilização recorrente, model review, dashboards por gate
3 — Por projeto	BEP + RACI + matriz LOD	Entregáveis por fase, critérios de aceite do modelo, protocolo IFC/BCF

Sem esses três níveis, o modelo vira “desenho caro”: é o equivalente do que se viu em outros métodos — processo antes de ferramenta. A governança é o que diferencia uma implementação real de um modismo. O dado que sustenta essa preocupação vem do British Facilities Board (BFB, 2024): apenas 19,6% dos profissionais do setor seguiam uma rotina com classificação comum e ferramentas de gestão de informação. Ou seja, mais de 80% ainda operam sem a padronização mínima que o método construtivo exige — sem governança, o modelo vira desenho caro.

---

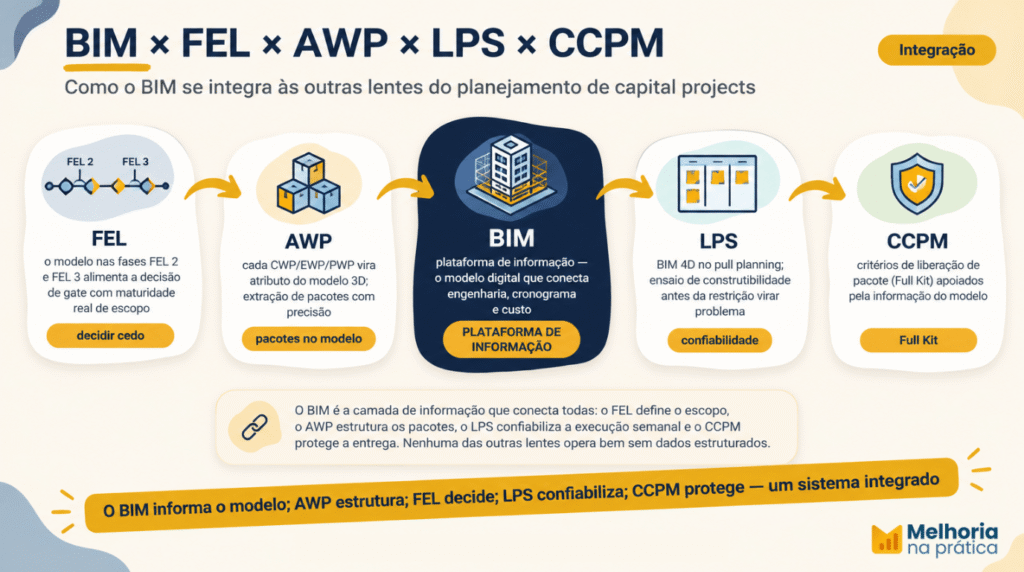

5. A metodologia em capital projects: além do 3D

Em capital projects, a metodologia não é uma disciplina isolada — é a plataforma de informação que conecta as outras lentes de planejamento.

Matriz de integração (o modelo das camadas)

Restrição dominante	Abordagem primária	Papel da plataforma de informação
Integração engenharia-construção	AWP	Pacotes (CWP/EWP/PWP) como atributos do modelo 3D
Confiabilidade do fluxo de trabalho	LPS	A dimensão 4D no pull planning; ensaio de construtibilidade
Incerteza de prazo e recursos	CCPM	Critérios de liberação de pacote (Full Kit) apoiados pelo modelo
Definição do escopo no front-end	FEL	Modelo nas fases FEL 2 e FEL 3; suporte à decisão de gate
Estrutura de custos e controle	EAP + EVM	Quantitativos, contas de controle, CBS e base 5D

5.1 A metodologia e o FEL: decisão com informação

Nas fases FEL 2 (conceitual) e FEL 3 (básica/detalhada), o modelo alimenta a decisão de gate com maturidade real de escopo — a mesma lógica da curva custo de mudar × capacidade de influenciar do CAPEX. O BEP define o propósito do modelo em cada fase, evitando modelar demais cedo demais. Veja o guia de FEL.

5.2 BIM x AWP: o pacote como atributo do modelo

A integração deixa de ser conceito quando cada CWP, EWP e PWP vira atributo do objeto 3D — cada peça modelada responde “a qual pacote pertence”. O modelo passa a responder, em minutos: “o que falta para liberar este pacote?” e “onde estão as interferências antes da obra?” — é a base da extração automática de pacotes no AWP.

5.3 BIM × LPS: ensaio de construtibilidade no planejamento puxado

A dimensão  4D no Last Planner System permite que interferências espaciais (uma tubulação cruzando uma viga) sejam identificadas antes de virarem restrição no campo — o modelo alimenta o look-ahead com a maturidade real de cada elemento.

5.4 A conexão com a EAP e o EVM (Gerenciamento de Valor Agregado): do escopo ao controle físico-financeiro

Os elementos do modelo se vinculam à EAP e às contas de controle; quantitativos alimentam a CBS e o Gerenciamento de Valor Agregado (SV/CPI/SPI). Sem essa cadeia, o EVM mede ruído — o modelo dá a base física confiável para o controle.

5.5 A dimensão 5D e o controle do CAPEX

A dimensão 5D apoia as classes de estimativa da AACE (Classe 5 a Classe 1) e a engenharia de valor no front-end — é a mesma lógica do case real de redução de 38% do CAPEX em projeto de mineração > R$ 1 bi (por revisão de traçado, aproveitamento de materiais e sequenciamento): decisão com informação estruturada no front-end. (CAPEX e estouros de projetos)

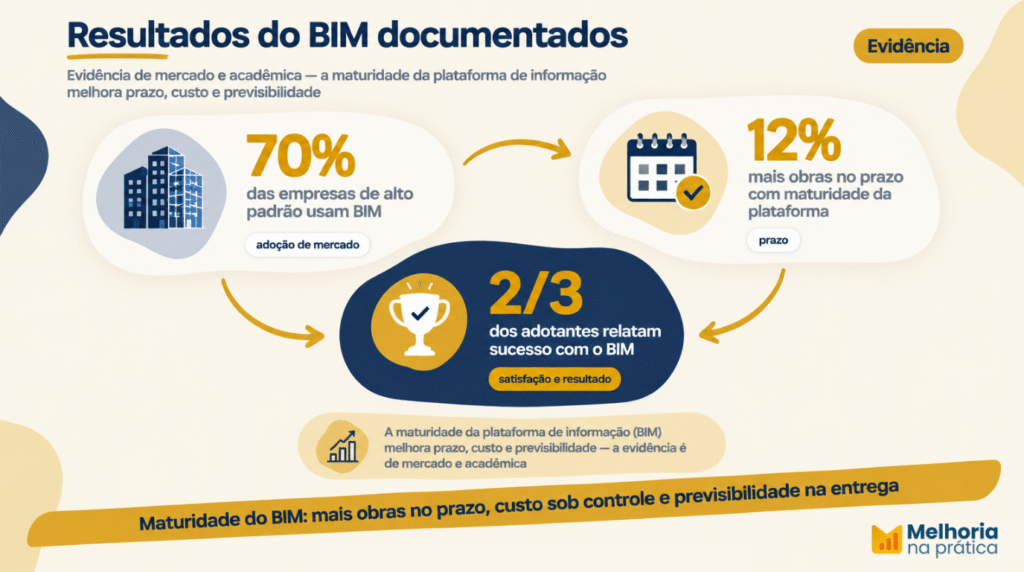

6. O BIM funciona? A evidência em números

Evidência	Dado	Fonte
Adoção no mercado	70% das empresas de alto padrão já trabalham com a metodologia	Cenário Construtivo Brasileiro 2023 (Thórus Engenharia e Otus Engenharia, ABDI, BIM Fórum Brasil, ABRAMAT, ADRAINC)
Prazo	Empresas com maior maturidade entregam até 12% mais obras no prazo	Cenário Construtivo Brasileiro 2023 (Thórus Engenharia e Otus Engenharia, ABDI, BIM Fórum Brasil, ABRAMAT, ADRAINC)
Satisfação do adotante	Quase 2/3 dos que adotaram sentem sucesso	NBS National BIM Report 2019 (via Autodesk)
Planejamento	Integração 4D/5D melhora cronograma e custo em casos documentados	Nanterre 2 CESI (França) — Frontiers, 2022.
Revisão acadêmica	As dimensões 4D e 5D consolidados como técnicas de planejamento	Revisão sistemática Kalayarasan et al. (IJRASET, 2025)

7. BIM e Inteligência Artificial: onde estamos

A literatura recente aponta cinco tendências reais na integração (sem hype):

1. Produtividade: projeto para manufatura e montagem (DfMA) e pré-fabricação orientados pelo modelo;
2. Coordenação antecipada: clash detection automatizado e ensaios antes da obra;
3. Sustentabilidade: análise energética integrada ao ciclo de vida;
4. Foco no usuário: realidade virtual e aumentada para navegação do modelo;
5. Verificação de regras: checagem automatizada de conformidade do modelo (design review com IA — Sacks et al., 2019).

O lastro dessa afirmação está na literatura recente: levantamento na base
Scopus identificou 751 documentos publicados na interseção entre IA e o método construtivo,
dos quais 213 dedicados especificamente à gestão do processo de projeto, com
crescimento exponencial das publicações a partir de 2015 (Salgado, 2025). O
campo de pesquisa está aberto — mas ainda concentrado em experimentos e
protótipos, não em rotina consolidada de escritório.

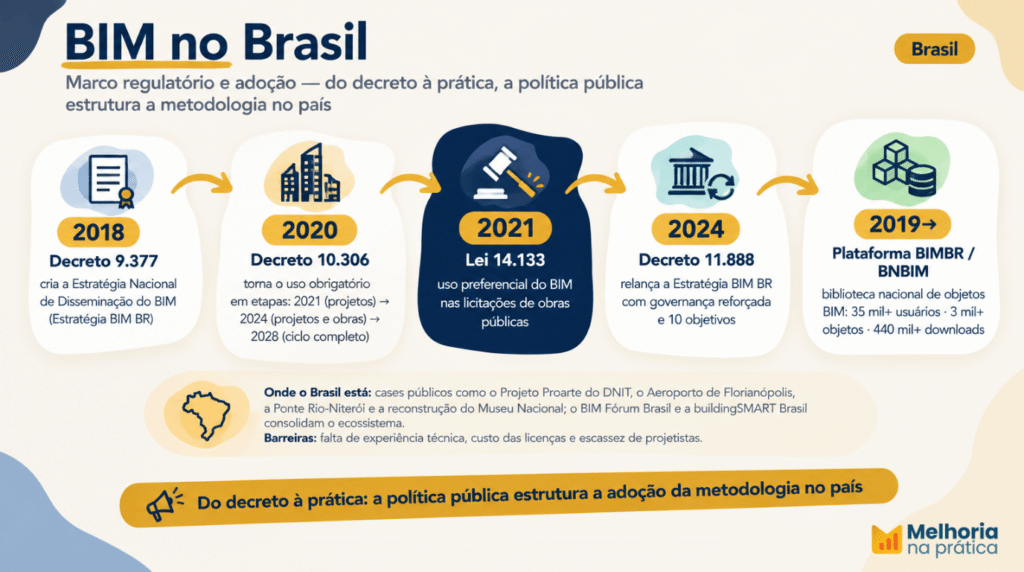

8. BIM no Brasil: marco regulatório e adoção

O Brasil estruturou a disseminação da metodologia por meio de política pública:

Marco	Ano	Efeito
Decreto 9.377	2018	Cria a Estratégia Nacional de Disseminação do método construtivo
Decreto 10.306	2020	Torna o uso obrigatório em etapas: 2021 (projetos) → 2024 (projetos e obras) → 2028 (ciclo completo)
Lei 14.133	2021	Uso preferencial do método nas licitações de obras públicas
Decreto 11.888	2024	Relança a Estratégia do método para o Brasil com governança reforçada e 10 objetivos
Plataforma BIMBR / BNBIM	2019	Biblioteca Nacional de objetos automatizados: 35 mil+ usuários, 3 mil+ objetos, 440 mil+ downloads (ABDI)

Onde o Brasil está: casos públicos relevantes — Projeto Proarte do DNIT, Aeroporto de Florianópolis, Ponte Rio-Niterói, reconstrução do Museu Nacional (via Sienge); o BIM Fórum Brasil e a buildingSMART Brasil consolidam o ecossistema. Barreiras ainda presentes: falta de experiência técnica, custo das licenças e escassez de projetistas (Cenário Construtivo, via Sienge).

9. Softwares e ferramentas

Ferramenta	Papel	Fase típica
Revit / ArchiCAD	Modelagem paramétrica (arquitetura, MEP, estrutura)	FEL 3 a detalhada
Navisworks	Coordenação, clash detection, revisão federada	Detalhada
Synchro	Simulação 4D e sequenciamento	FEL 3 a execução
Autodesk Construction Cloud (ACC/BIM 360)	CDE — ambiente comum de dados e revisão	FEL 3 a operação
Primavera P6 / MS Project	Cronograma integrado ao modelo 4D	FEL 3 a execução
Plataformas openBIM (IFC/BCF/IDS)	Interoperabilidade entre ferramentas	Todas
Procore	Gestão de obra com suporte ao modelo	Execução

Veja o comparativo completo de softwares de gestão de projetos.

10. Como implementar o BIM: roadmap em 6 passos (HowTo)

1. Diagnóstico de maturidade — nível atual, objetivo (compatibilização? 4D? 5D? operação?) e patrocínio da liderança.
2. Governança e padrões — terminologia, dicionário de objetos, plataforma, CDE e biblioteca de componentes.
3. BEP por projeto — escopo do modelo, matriz LOD por fase, RACI e critérios de aceite em cada gate.
4. Pilotar em projeto-piloto — aplicar nas fases FEL 2/3 com metas mensuráveis (não “fazer para cumprir decreto”).
5. Rotina de coordenação — clash 3D/4D recorrente, model review e dashboards de liberação de gate.
6. Medir e sustentar — KPIs: compatibilizações encontradas antes da obra, % de pacotes extraídos do modelo, aderência planejado × construído, e ganho de controle físico-financeiro.

Regra de ouro: estabilize o processo antes de comprar mais software — a ferramenta serve ao método (ver lição do AWP).

11. Livros e referências essenciais

• Manual de BIM: Um Guia de Modelagem da Informação da Construção para Arquitetos, Engenheiros, Gerentes, Construtores e Incorporadores — Eastman, Teicholz, Sacks & Liston (3ª ed., Bookman, 2021; atualmente Sacks, Eastman, Lee & Teicholz) — o manual de referência global. (Bookman)
• ISO 19650 (partes 1, 2 e 3) — gestão da informação (ISO 19650-1:2018); guia IMI em português/inglês (BS EN ISO 19650 Guidance)
• BIM Project Execution Planning Guide (Penn State, 2019) — base metodológica do BEP.
• Succar, B. (2009) — “Building Information Modelling framework: a research and delivery foundation” (Automation in Construction, 2019) — O método como tecnologia + processos + pessoas.
• Wang et al. (2014) — método inovador de controle de projeto em LNG via 5D CAD – case real de capital project(Automation in Construction, 2014).
• Sacks, Girolami & Brilakis (Developments in the Built Environment, 2020) — automação do design review com IA e o método construtivo.
• Salgado (2025) — Método + IA no contexto brasileiro (SBTIC/ANTAC, 2025).
• Revisão sistemática da Análise 4D/5D (IJRASE, 2025, 2025)
• Gestão de Obras com o método (XX Congreso de la Sociedad Iberoamericana de Gráfica Digital, 2016)

12. Perguntas frequentes (FAQ)

---

13. Conclusão

A plataforma de informação  responde a uma pergunta que o desenho tradicional não responde: o projeto está pronto, compatibilizado e com custo e prazo conhecidos antes de a obra começar? Ao transformar o escopo em uma representação digital governada — com LOD, BEP, CDE e padrões abertos — a metodologia vira a plataforma de informação sobre a qual FEL, AWP, LPS e o controle de CAPEX operam.

Aprofunde no ecossistema de projetos do Melhoria na Prática. Para entender como o front-end define o escopo que o modelo alimenta, veja a Metodologia FEL (Front-End Loading); para dominar o arcabouço completo de planejamento e governança — classes AACE, DCMA 14 pontos e a integração das lentes —, leia o Planejamento em Capital Projects; se o desafio é estruturar o escopo em pacotes, aprofunde no AWP (Advanced Work Packaging); para elevar a confiabilidade da execução semanal, veja o Last Planner System (LPS); e, quando o tema for custo e estouro de investimento, percorra o guia de CAPEX e engenharia de valor no front-end. Todos convergem no pilar central — o guia completo de Gestão de Projetos.
